BMW. 259S. Детали узла

Каталог BMW→259S→Исполнение→Группы→Группа 46

259S

Модель: R 1100 S 98 (0422,0432)

Тип: 0432

Регион:США

Кузов: без

Группа 46.

Узел 46.0524. Планка упора для ног/упор для ног Пд

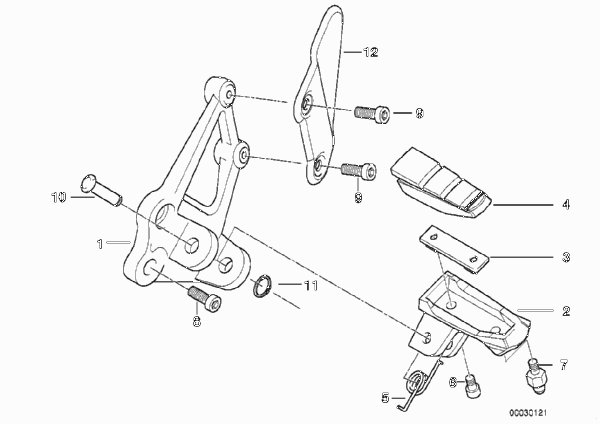

Узел 46_0524

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Планка упора для ног Л		1	46 71 2 331 235
01	Планка упора для ног П		1	46 71 2 331 236
02	Упор для ног Л		1	46 71 2 335 345
02	Упор для ног П		1	46 71 2 335 346
03	крепежная пластина		2	46 71 2 335 185
04	Резиновый элемент упора для ног		2	46 71 7 654 384
05	Торсионная пружина		2	46 71 2 335 184
06	Болт с цилиндрической головкой	M5X12-ZNNIV SI	4	07 11 9 902 859
07	Упор	L=32MM MK	2	46 71 2 330 765
07	Упор	L=42MM	2	46 71 7 688 644
08	Винт с полупотайной головкой	M8X20MK	3	34 11 7 713 039

подходит только для

левого упора для ног

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
09	Винт со сферо-цилиндрической головкой	M5X12	2	46 63 2 313 281

подходит только для

правого упора для ног

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
09	Винт ISA	M6X25	2	07 12 9 904 700

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
10	Штифт		2	46 71 2 335 607
11	Фиксирующий зажим	6,0	2	07 11 9 901 545		03.2018
11	Фиксирующий зажим	6,0	2	07 14 6 892 696
12	Накладка левая		1	46 71 2 335 349
12	Накладка правая		1	46 71 2 335 350
12	Накладка левая	CFK	1	71 60 7 655 322
12	Щиток тормозного цилиндра	CFK	1	71 60 7 661 280
