BMW. 89V3. Детали узла

Каталог BMW→89V3→Исполнение→Группы→Группа 34

89V3

Модель: K 1200 LT 99 (0545,0555)

Тип: 0545

Регион:Европа

Кузов: без

Группа 34. Тормозные механизмы

Узел 34.0770. Трубопровод тормозного привода c ABS Зд

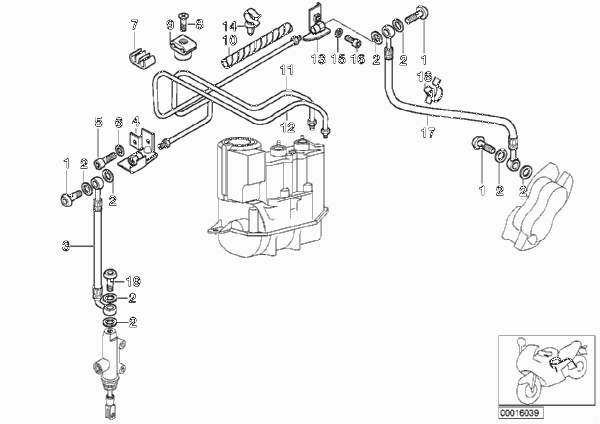

Узел 34_0770

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Пустотелый винт, черный	M10X1	3	34 32 2 331 540
02	Уплотнительное кольцо	A10X13,5-CU	6	07 11 9 963 072
03	Тормозной шланг		1	34 32 2 333 221
04	Кронштейн		1	34 32 2 333 203
05	Болт с цилиндрической головкой	M5X8	1	12 31 2 322 411
07	Проставка		X	34 32 1 107 991
08	Винт с плоской головкой	M5X25-ZNS SW	1	07 11 9 901 577
09	Кронштейн		1	34 32 2 333 034

Длина 470 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
10	Спиральный шланг	L=1500MM	X	34 32 2 310 078

Длина 660 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
10	Спиральный шланг	L=1500MM	X	34 32 2 310 078

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Возвратный трубопровод торм. привода Зд	ABS	1	34 32 2 332 600
12	Подводящ. трубопровод торм. привода Зд	ABS	1	34 32 2 332 904
13	Кронштейн		1	34 32 2 333 202
14	Держатель шланга		1	34 32 2 333 206
15	Прокладочная шайба	6,4	1	07 11 9 931 696
16	Болт с цилиндрической головкой	M6X12-8.8-ZNS	1	07 11 9 920 148
17	Тормозной шланг Зд		1	34 32 2 333 222		03.2001
17	Тормозной шланг Зд		1	34 32 7 667 640	03.2001
18	Клемма	13.5X15-4	2	34 32 7 651 218
19	пустотелый винт		1	34 32 1 242 205
