BMW. 89V3. Детали узла

Каталог BMW→89V3→Исполнение→Группы→Группа 34

89V3

Модель: K 1200 LT 99 (0545,0555)

Тип: 0555

Регион:США

Кузов: без

Группа 34. Тормозные механизмы

Узел 34.1186. Трубопровод торм.сист.Integral ABS Зд

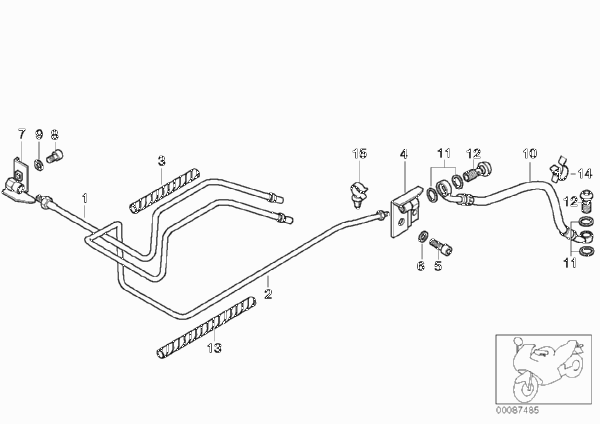

Узел 34_1186

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	К-т подводящего трубопр.торм.системы Зд		1	34 32 7 664 054
02	Возвратный трубопровод торм. привода Зд Необх. для ремонта		1	34 32 7 650 228
--	Скоба		1	34 51 7 654 982
--	Уплотнительное кольцо		1	34 51 7 661 591

Длина 375 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Спиральный шланг	L=1500MM	X	34 32 2 310 078

Длина 240 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Спиральный шланг	L=1500MM	X	34 32 2 310 078

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Кронштейн		1	34 32 2 333 202
05	Болт с цилиндрической головкой	M6X12-8.8-ZNS	1	07 11 9 920 148
06	Прокладочная шайба	6,4	1	07 11 9 931 696
07	Кронштейн		1	34 32 2 333 203
08	Болт с цилиндрической головкой	M5X8	1	12 31 2 322 411
09	Washer	10X5,3X1-200 HV	1	07 11 9 904 206
10	Тормозной шланг Зд подходит только при		1	34 32 7 667 640		03.2003
--	Полн.встроенный модулятор давления ABS		X	34 51 7 667 890		03.2003

подходит только к модулятору давления

7681917

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
10	Тормозной шланг Зд		1	34 32 2 333 222	03.2003

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Уплотнительное кольцо	A10X13,5-CU	4	07 11 9 963 072
12	Пустотелый винт, черный	M10X1	2	34 32 2 331 540

Длина 200 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
13	Спиральный шланг	L=1500MM	X	34 32 2 310 078

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
14	Клемма	13.5X15-4	2	34 32 7 651 218
15	Держатель шланга		1	34 32 2 333 206
