BMW. F11. Детали узла

Каталог BMW→F11→Исполнение→Группы→Группа 41

F11

Модель: 530i

Тип: MZ71

Регион:Европа

Кузов: touring

Группа 41. Кузов

Узел 41.1975. боковой каркас

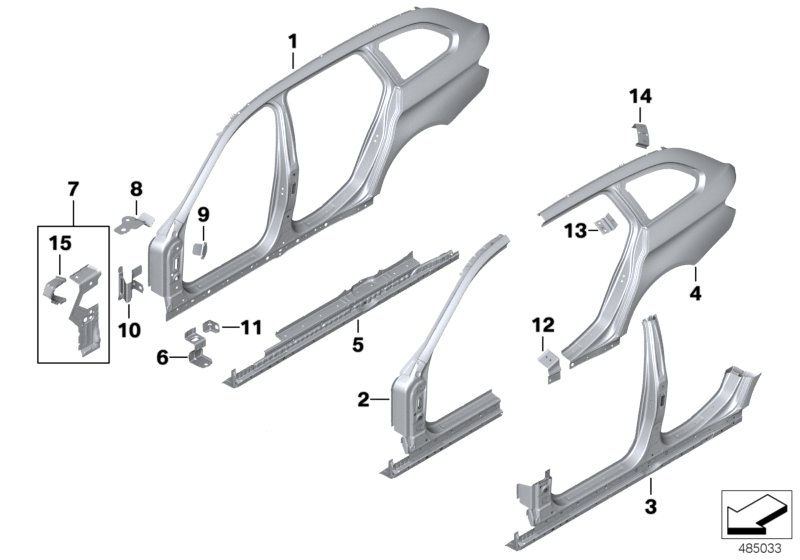

Узел 41_1975

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Боковой каркас Л Необх. для ремонта		1	41 21 7 240 539
01	Боковой каркас П Необх. для ремонта		1	41 21 7 240 540
--	Уплотнитель шва	300ML	1	83 42 2 409 985
--	Установ.приспособл.д.Т-образного штифта		1	41 21 2 460 168
--	T-образный приварной штифт	L=5,4MM	20	41 31 8 412 638
--	Болт с шестигранной головкой с конусом	M12X35	4	07 14 8 499 258
02	Передняя стойка Л Наруж Необх. для ремонта		1	41 21 7 240 545
02	Передняя стойка П Наруж Необх. для ремонта		1	41 21 7 240 546
--	Уплотнитель шва	300ML	1	83 42 2 409 985
--	Установ.приспособл.д.Т-образного штифта		1	41 21 2 460 168
--	T-образный приварной штифт	L=5,4MM	20	41 31 8 412 638
--	Болт с шестигранной головкой с конусом	M12X35	2	07 14 8 499 258
03	Центральная стойка с порогом Л Необх. для ремонта		1	41 21 7 240 509
03	Центральная стойка с порогом П Необх. для ремонта		1	41 21 7 240 510
--	Уплотнитель шва	300ML	1	83 42 2 409 985
--	Болт с шестигранной головкой с конусом	M12X35	2	07 14 8 499 258

Выполняется с помощью ремонтной

техники склеивания/заклепывания.

*****

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Крыло Л Зд Необх. для ремонта		1	41 21 7 240 517
--	Глухая заклепка N3		11	83 19 0 301 421
--	винт	SF PLUS M5X15	1	83 19 0 301 639
--	Кузовной клей K5	195 ML	1	83 19 2 157 298
--	Прессовая заклепка N5		13	83 19 2 158 079
--	Кузовной клей K5	50 ML	1	83 19 2 158 654
--	Reiniger R1	100ML	1	83 19 2 211 217
--	Уплотнитель шва	300ML	1	83 42 2 409 985
--	Прессовая заклепка N4		13	83 19 2 457 307
--	Установ.приспособл.д.Т-образного штифта		1	41 21 2 460 168
--	Пластмассовая гайка с шайбой	D=22MM	10	07 14 7 169 847
--	T-образный приварной штифт	L=5,4MM	10	41 31 8 412 638
--	Армирующая пластина задней стойки Л		1	41 21 9 240 053
--	Армирующая пластина стойки D Л		1	41 21 9 240 061
--	Армирующая пластина порога Л		1	41 21 9 240 147
04	Крыло П Зд Необх. для ремонта		1	41 21 7 240 518
--	Глухая заклепка N3		11	83 19 0 301 421
--	винт	SF PLUS M5X15	1	83 19 0 301 639
--	Кузовной клей K5	195 ML	1	83 19 2 157 298
--	Прессовая заклепка N5		13	83 19 2 158 079
--	Кузовной клей K5	50 ML	1	83 19 2 158 654
--	Reiniger R1	100ML	1	83 19 2 211 217
--	Уплотнитель шва	300ML	1	83 42 2 409 985
--	Прессовая заклепка N4		13	83 19 2 457 307
--	Установ.приспособл.д.Т-образного штифта		1	41 21 2 460 168
--	Пластмассовая гайка с шайбой	D=22MM	10	07 14 7 169 847
--	T-образный приварной штифт	L=5,4MM	10	41 31 8 412 638
--	Армирующая пластина задней стойки П		1	41 21 9 240 054
--	Армирующая пластина стойки D П		1	41 21 9 240 062
--	Армирующая пластина порога П		1	41 21 9 240 148

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Швеллер Л		1	41 21 7 240 497
05	Швеллер П		1	41 21 7 240 498
06	Кронштейн крыла у порога		2	41 35 7 240 499
07	Соединение боковины Л		1	41 10 7 240 505
07	Соединение боковины П		1	41 10 7 240 506
08	Кронштейн крыла на передней стойке Л		1	41 35 7 240 503
08	Кронштейн крыла на передней стойке П		1	41 35 7 240 504
09	Кронштейн крыла		2	41 21 7 111 355
10	Кронштейн крыла Л Ср		1	41 35 7 240 501
10	Кронштейн крыла П Ср		1	41 35 7 240 502
11	Кронштейн крыла на передней стойке Необх. для ремонта		2	41 11 7 174 365		01.2025
--	Глухая заклепка N3		4	83 19 0 301 421		01.2025
--	Кузовной клей K5	50 ML	2	83 19 2 158 654		01.2025
--	Reiniger R1	100ML	2	83 19 2 211 217		01.2025
11	Кронштейн крыла на передней стойке Необх. для ремонта		2	41 00 9 624 949
--	Глухая заклепка N3		4	83 19 0 301 421
--	Кузовной клей K5	50 ML	2	83 19 2 158 654
--	Reiniger R1	100ML	2	83 19 2 211 217
12	Армирующая пластина порога Л		1	41 21 9 240 147
12	Армирующая пластина порога П		1	41 21 9 240 148
13	Армирующая пластина задней стойки Л		1	41 21 9 240 053
13	Армирующая пластина задней стойки П		1	41 21 9 240 054
14	Армирующая пластина стойки D Л		1	41 21 9 240 061
14	Армирующая пластина стойки D П		1	41 21 9 240 062
15	Опора передней стойки Л		1	41 10 7 263 703
15	Опора передней стойки П		1	41 10 7 263 704
