BMW. F11. Детали узла

Каталог BMW→F11→Исполнение→Группы→Группа 61
F11
Модель: 530i
Тип: MZ71
Регион:Европа
Кузов: touring

Группа 61. Общее э/оборудование автомобиля

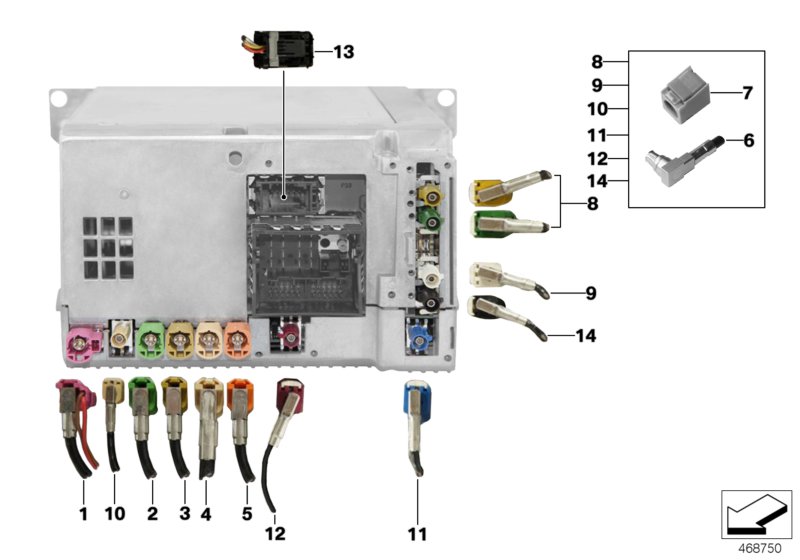

Узел 61.5124. Рем.ассорт.жгутов провод.Head Unit High

Узел 61_5124
Уточните установленные опции(необязательно)
Teleservices (S6AEA)
Соединение Bluetooth + вкл.устр-ва USB (S6NLA)
Комф. телеф. связь с пом. смартфона (S6NSA)
РАЗВЛ.СИСТ.В ЗАД.Ч.САЛОНА PROFESSIONAL (S6FHA)
Принимающий модуль DAB (S654A)
Содержит следующие соединения:
A42*20B Головн.у-во к A12*3B
Центральный информационный дисплей
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01L= 1335MM161 11 9 277 965
01L= 1335MM161 11 9 339 598
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Соединение Bluetooth + вкл.устр-ва USB (опция S6NLA есть)
Содержит следующие соединения:
A42*23B Головн.у-во к A231*2B
Telematic Comunicaton Box
дополнительно входит: Антенные провода
от A231*3B к
E66*1B телефонная резервная антенна и
E26*2B основание антенны
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02161 11 9 278 977
02161 11 9 340 212
Для автомобилей с
Teleservices (опция S6AEA есть)
и
Соединение Bluetooth + вкл.устр-ва USB (опции S6NLA нет)
Содержит следующие соединения:
A42*23B Головн.у-во к A231*2B
Telematic Comunicaton Box
дополнительно входит: Антенные провода
от A231*3B к
E66*1B телефонная резервная антенна и
E26*2B основание антенны
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02161 11 9 278 977
02161 11 9 340 212
Для автомобилей с
Teleservices (опции S6AEA нет)
и
Соединение Bluetooth + вкл.устр-ва USB (опция S6NLA есть)
Содержит следующие соединения:
A42*23B Головн.у-во к A231*2B
Telematic Comunicaton Box
дополнительно входит: Антенные провода
от A231*3B к
E66*1B телефонная резервная антенна и
E26*2B основание антенны
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02161 11 9 278 977
02161 11 9 340 212
Для автомобилей с
Соединение Bluetooth + вкл.устр-ва USB (опция S6NLA есть)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*22B головного устройства к X29*3B
штекерному соединению базовой платы
блока-держателя телефона
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03L= 1755MM161 11 9 339 806
03L= 1790MM161 11 9 340 629
Для автомобилей с
Соединение Bluetooth + вкл.устр-ва USB (опция S6NLA есть)
и
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
Содержит следующие соединения:
От A42*22B головного устройства к X29*3B
штекерному соединению базовой платы
блока-держателя телефона
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03L= 1755MM161 11 9 339 806
03L= 1790MM161 11 9 340 629
Для автомобилей с
Соединение Bluetooth + вкл.устр-ва USB (опции S6NLA нет)
и
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
Содержит следующие соединения:
От A42*22B головного устройства к X29*3B
штекерному соединению базовой платы
блока-держателя телефона
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03L= 1755MM161 11 9 339 806
03L= 1790MM161 11 9 340 629
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
A42*21B Головн.у-во к X3*2B Гнездо
AUX
L= 1940 MM161 11 9 339 798
Для автомобилей с
РАЗВЛ.СИСТ.В ЗАД.Ч.САЛОНА PROFESSIONAL (опция S6FHA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
05
Содержит следующие соединения:
A42*10B Головн.у-во к A38*5B
Задняя развлекательная система
161 11 9 278 021
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
06RTK031X61 13 6 918 294
07X61 13 6 925 156
Для автомобилей с
Принимающий модуль DAB (опция S654A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*7B головного устройства к E147
1B антенне ТВ/DAB Kombi усилителю и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 340 104
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
09161 11 9 340 097
10L= 1695MM161 11 9 278 968
13161 11 9 340 069
