BMW. F13. Детали узла

Каталог BMW→F13→Исполнение→Группы→Группа 31

Модель: M6

Тип: LX93

Регион:США

Кузов: купе

Группа 31. Передний мост

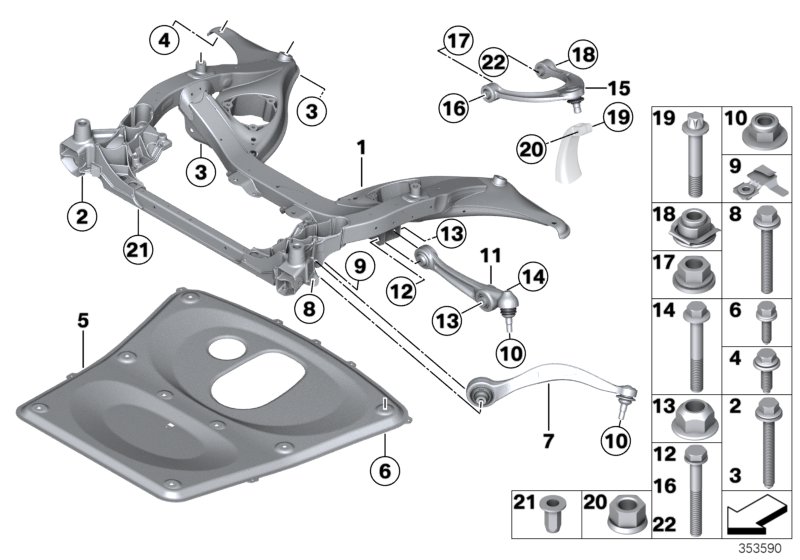

Узел 31.0952. Балка пер.моста, попер.рычаг подв./тяга

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	балка переднего моста		1	31 11 2 283 903
02	Болт с шестигранной головкой с фланцем	M12X1,5X65-10.9	2	31 10 6 770 256
03	Болт с шестигранной головкой с фланцем	M12X1,5X95-ZNS3	4	31 10 6 760 222
04	Болт с шестигранной головкой с шайбой	M10X35-10.9	2	33 30 6 772 888
05	Панель жесткости		1	31 10 2 284 174
06	Болт с шестигранной головкой и буртиком	M10X33-10.9	8	33 32 6 768 354
07	Тяга с резинометаллическим шарниром Л Необх. для ремонта		1	31 12 2 284 975	03.2013
--	Винт ASA с шайбой	M14X127-10.9	1	33 31 6 767 586	03.2013
--	Гайка с пружинным зажимом Л	M14X1,5-10 ZNS3	1	31 10 6 783 591	03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668	03.2013
07	Тяга с резинометаллическим шарниром П Необх. для ремонта		1	31 12 2 284 976	03.2013
--	Винт ASA с шайбой	M14X127-10.9	1	33 31 6 767 586	03.2013
--	Гайка с пружинным зажимом П	M14X1,5-10 ZNS3	1	31 10 6 783 592	03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668	03.2013

Внимание! Следуйте указаниям

мероприятия PuMA AG 53789298.

*****

Соблюдать Руководство по ремонту

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
07	Тяга с резинометаллическим шарниром Л только в комбинации с		1	31 12 2 284 975		03.2013
--	Тяга с резинометаллическим шарниром П Необх. для ремонта		1	31 12 2 284 976		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.Л Необх. для ремонта		1	31 12 2 284 977		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.П Необх. для ремонта		1	31 12 2 284 978		03.2013
--	Винт ASA с шайбой	M14X127-10.9	1	33 31 6 767 586		03.2013
--	Гайка с пружинным зажимом Л	M14X1,5-10 ZNS3	1	31 10 6 783 591		03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668		03.2013
07	Тяга с резинометаллическим шарниром П только в комбинации с		1	31 12 2 284 976		03.2013
--	Тяга с резинометаллическим шарниром Л Необх. для ремонта		1	31 12 2 284 975		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.Л Необх. для ремонта		1	31 12 2 284 977		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.П Необх. для ремонта		1	31 12 2 284 978		03.2013
--	Винт ASA с шайбой	M14X127-10.9	1	33 31 6 767 586		03.2013
--	Гайка с пружинным зажимом П	M14X1,5-10 ZNS3	1	31 10 6 783 592		03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668		03.2013

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
08	Винт ASA с шайбой	M14X127-10.9	2	33 31 6 767 586
09	Гайка с пружинным зажимом Л	M14X1,5-10 ZNS3	1	31 10 6 783 591
09	Гайка с пружинным зажимом П	M14X1,5-10 ZNS3	1	31 10 6 783 592
10	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	4	31 10 6 799 668
11	Нижн.попер.рычаг подв.с резиномет.шарн.Л Необх. для ремонта		1	31 12 2 284 977	03.2013
11	Нижн.попер.рычаг подв.с резиномет.шарн.П Необх. для ремонта		1	31 12 2 284 978	03.2013
--	Гайка с фланцем	M14X1,5X110	1	33 17 6 760 342	03.2013
--	Гайка с буртиком самоконтрящаяся	M14X1,5-10 ZNS3	2	33 30 6 760 349	03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668	03.2013
--	Болт с шестигранной головкой с фланцем	M14X1,5X90	1	07 11 9 906 495	03.2013

Внимание! Следуйте указаниям

мероприятия PuMA AG 53789298.

*****

Соблюдать Руководство по ремонту

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Нижн.попер.рычаг подв.с резиномет.шарн.П только в комбинации с		1	31 12 2 284 978		03.2013
--	Тяга с резинометаллическим шарниром Л Необх. для ремонта		1	31 12 2 284 975		03.2013
--	Тяга с резинометаллическим шарниром П Необх. для ремонта		1	31 12 2 284 976		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.Л Необх. для ремонта		1	31 12 2 284 977		03.2013
--	Гайка с фланцем	M14X1,5X110	1	33 17 6 760 342		03.2013
--	Гайка с буртиком самоконтрящаяся	M14X1,5-10 ZNS3	2	33 30 6 760 349		03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668		03.2013
--	Болт с шестигранной головкой с фланцем	M14X1,5X90	1	07 11 9 906 495		03.2013
11	Нижн.попер.рычаг подв.с резиномет.шарн.Л только в комбинации с		1	31 12 2 284 977		03.2013
--	Тяга с резинометаллическим шарниром Л Необх. для ремонта		1	31 12 2 284 975		03.2013
--	Тяга с резинометаллическим шарниром П Необх. для ремонта		1	31 12 2 284 976		03.2013
--	Нижн.попер.рычаг подв.с резиномет.шарн.П Необх. для ремонта		1	31 12 2 284 978		03.2013
--	Гайка с фланцем	M14X1,5X110	1	33 17 6 760 342		03.2013
--	Гайка с буртиком самоконтрящаяся	M14X1,5-10 ZNS3	2	33 30 6 760 349		03.2013
--	Гайка шестигранная с фланцем	M16X1,5-10 ZNNI	1	31 10 6 799 668		03.2013
--	Болт с шестигранной головкой с фланцем	M14X1,5X90	1	07 11 9 906 495		03.2013

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
12	Гайка с фланцем	M14X1,5X110	2	33 17 6 760 342
13	Гайка с буртиком самоконтрящаяся	M14X1,5-10 ZNS3	4	33 30 6 760 349
14	Болт с шестигранной головкой с фланцем	M14X1,5X90	2	07 11 9 906 495
15	Поперечный рычаг Л Вх		1	31 12 2 284 345		03.2013
15	Поперечный рычаг Л Вх		1	31 12 2 284 981
15	Поперечный рычаг П Вх		1	31 12 2 284 982
15	Попер.рычаг подвески, рег.развала Л Вх	+20MIN	1	31 12 7 849 505
15	Попер.рычаг подвески, рег.развала П Вх	+20MIN	1	31 12 7 849 506
15	Поперечный рычаг Л Вх Предупреждение! Поп.рычаг подвески,рег.развала/-20 мин.		1	31 12 2 284 979
15	Поперечный рычаг П Вх Предупреждение! Поп.рычаг подвески,рег.развала/-20 мин.		1	31 12 2 284 980
16	Болт с шестигранной головкой с шайбой	M10X85-U1-10.9	2	07 11 9 907 882		01.2015
16	Болт с шестигранной головкой с шайбой только в комбинации с	M10X85-U1-10.9	2	07 11 9 908 592
--	Гайка с пружинным зажимом	M10-10 ZNS3	2	31 10 6 866 023
17	Комбинированная гайка	M10-10 ZNS3	2	33 30 6 760 585
18	Гайка с пружинным зажимом	M10-10 ZNS3	2	31 10 6 866 023
19	Болт с наружным Torx	M10X59-10.9 ZNS	2	31 10 6 789 333
20	Комбинированная гайка	M10-22H ZNS3	2	31 10 6 765 451
21	Шайба глухой заклепки с плоской головкой	M10	8	07 14 7 199 279
22	Болт с шестигранной головкой с шайбой	M10X85-U1-10.9	2	07 11 9 907 882		01.2015
22	Болт с шестигранной головкой с шайбой только в комбинации с	M10X85-U1-10.9	2	07 11 9 908 592
--	Гайка с пружинным зажимом	M10-10 ZNS3	2	31 10 6 866 023

BMW. F13. Детали узла

Группа 31. Передний мост

Узел 31.0952. Балка пер.моста, попер.рычаг подв./тяга
