BMW. F15. Детали узла

Каталог BMW→F15→Исполнение→Группы→Группа 61
F15
Модель: X5 25dX
Тип: LS06
Регион:Индия
Кузов: SAV

Группа 61. Общее э/оборудование автомобиля

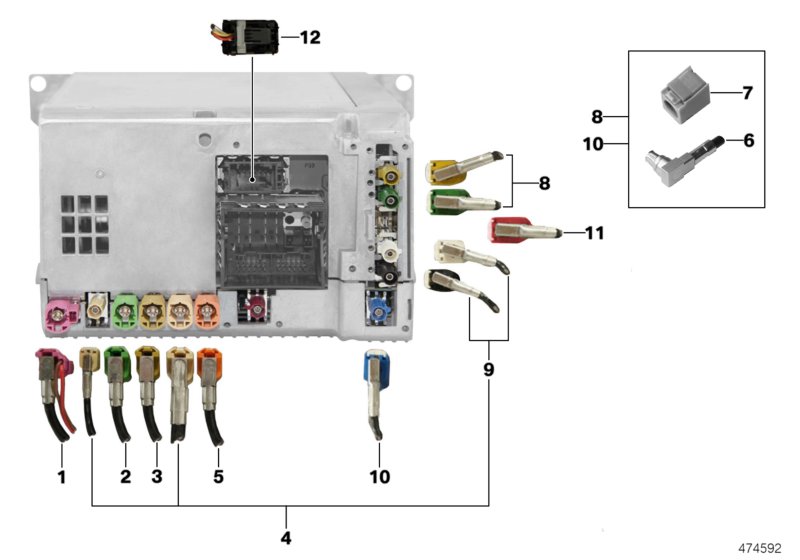

Узел 61.5266. Рем.ассорт.жгутов провод.Head Unit High

Узел 61_5266
Уточните установленные опции(необязательно)
Teleservices (S6AEA)
Комф. телеф. связь с пом. смартфона (S6NSA)
Экспортное исполнение для Кореи (L802A)
Принимающий модуль DAB (S654A)
Функция телевидения (S601A)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
Содержит следующие соединения:
От A42*4B головного устройства
к A12*1B центральному информационному
дисплею
L= 4715MM161 11 9 338 651
Для автомобилей с
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02
Содержит следующие соединения:
от A42*8B головное устройство на A231
2B телематический блок
связи и с A231*3B телематический блок
связи на E66*1B запасная антенна
телефона
161 11 9 338 182
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
от A42*13B Гол.устр-во к X29*2B StVB.
Базовая плата
161 11 9 379 320
03
Содержит следующие соединения:
от A42*13B Гол.устр-во к X29*2B StVB.
Базовая плата
161 11 9 379 318
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
06
Внимание: Ремонтные провода с
маркировкой "RG174" нельзя
ремонтировать с помощью этой контактной
детали, их необходимо заменять.
RTK031X61 13 6 918 294
07X61 13 6 925 156
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опция S654A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 338 19108.2015
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 369 67308.201508.2016
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 6 805 93108.2015
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опции S654A нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 338 19108.2015
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 369 67308.201508.2016
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 6 805 93108.2015
Для автомобилей с
Экспортное исполнение для Кореи (опции L802A нет)
и
Принимающий модуль DAB (опция S654A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 338 19108.2015
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 9 369 67308.201508.2016
08
Содержит следующие соединения:
От A42*11B к E26*3B основания антенны и
От A42*15B к E94*3B антенне DAB III
диапазон частот
161 11 6 805 93108.2015
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
09
Содержит следующие соединения:
От A42*9B головного устройства к A122
2B разнесенной антенне и
от A42*10B головного устройства к A122
6B разнесенной антенне
RG174161 11 6 821 952
10
Содержит следующие соединения:
От A42*12B головного устройства к E26
4B основанию антенны
L= 5925MM161 11 9 338 192
Для автомобилей с
Функция телевидения (опция S601A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
12161 11 9 338 207
