BMW. F39. Детали узла

Каталог BMW→F39→Исполнение→Группы→Группа 61
F39
Модель: X2 20iX
Тип: YH51
Регион:Европа
Кузов: SAC

Группа 61. Общее э/оборудование автомобиля

Узел 61.6127. Штекерное соединение S76*1B-->X13*2B

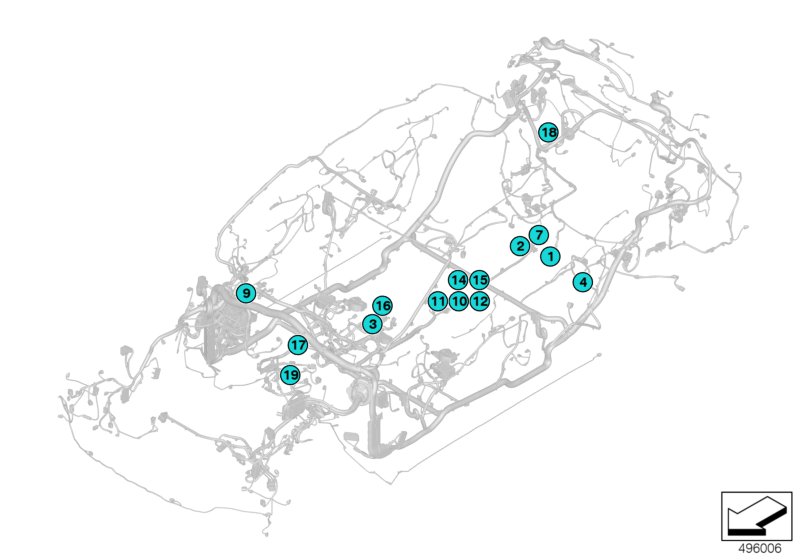

Узел 61_6127
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
S78*1B - клавиша парковочного тормоза
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
только в комбинации с
12 POL.161 13 6 954 518
--0,5-0,75 MM² AG861 13 0 056 960
--0,2-0,35 MM² AG161 13 0 056 962
--0,17-0,5MM²161 13 8 727 251
--0,5-1,5MM²861 13 8 727 252
S94*1B - выключатель фонаря осв.перч.ящ.
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
093 POL.161 13 8 377 072
--0,5-0,75 MM² AG261 13 0 056 960
--0,5-1,5MM²261 13 8 727 252
X12*1B - сиденье переднего пассажира
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
15
только в комбинации с
GELB161 13 9 328 853
--1,5-2,5 MM² SN261 13 0 056 947
--0,5-0,75 MM² AG161 13 0 056 960
--0,35-0,5 MM² AG761 13 0 056 961
--0,2-0,35 MM² AG361 13 0 056 962
--1,5-2,5 MM² AG261 13 0 070 576
--0,13-0,17MM² SN161 13 0 070 645
--MQS Ø=3,61661 13 8 366 249
--1,5-2,5MM²461 13 8 727 250
--0,17-0,5MM²1161 13 8 727 251
--0,5-1,5MM²161 13 8 727 252
X126*1B - вентилятор наружного воздуха
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
172 POL.161 13 1 378 108
--2,5-4,0MM²261 13 1 376 206
X13*2B - двигатель
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
19
только в комбинации с
8-POLIG112 52 7 520 151
--1,5-2,5MM² AG561 13 2 471 790
--1,5-2,5MM²561 13 8 727 250
--0,17-0,5MM²261 13 8 727 251
--112 52 1 436 210
--0,35-0,50MM² AG212 52 2 471 245
