BMW. F39. Детали узла
Модель: X2 20i
Тип: YH14
Регион:Китай
Кузов: SAC
Группа 61. Общее э/оборудование автомобиля
Узел 61.6135. Штекерное соединение X767*1B->Y252*1B
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.

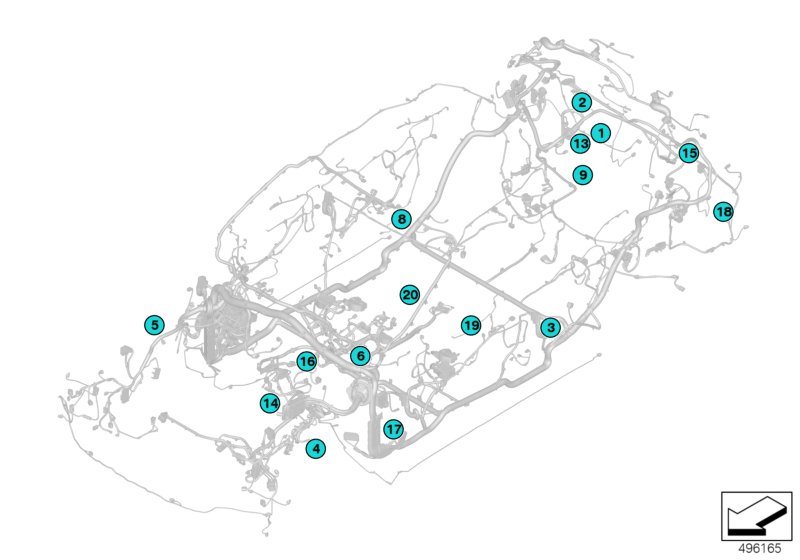

Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 01 | только в комбинации с | 8-POLIG | 1 | 12 52 7 615 376 | ||||
| -- | 0,17-0,5MM² | 5 | 61 13 8 727 251 | |||||
| -- | 0,5-1,5MM² | 3 | 61 13 8 727 252 | |||||
| -- | 0,5-0,75MM² AG | 3 | 12 52 0 056 374 | |||||
| -- | 0,25-0,35MM² AG | 5 | 12 52 0 056 954 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 01 | только в комбинации с | 6-POL. KOD A | 1 | 12 52 7 617 215 | ||||
| -- | 0,17-0,5MM² | 6 | 61 13 8 727 251 | |||||
| -- | 0,25-0,35MM² AG | 6 | 12 52 0 056 954 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 03 | только в комбинации с | 32-POLIG | 1 | 61 13 9 224 366 | ||||
| -- | 0,5-0,75 MM² AG | 2 | 61 13 0 056 960 | |||||
| -- | 0,2-0,35 MM² AG | 15 | 61 13 0 056 962 | |||||
| -- | 1,5-2,5 MM² AG | 2 | 61 13 0 070 576 | |||||
| -- | 1,5-2,5MM² | 2 | 61 13 8 727 250 | |||||
| -- | 0,17-0,5MM² | 15 | 61 13 8 727 251 | |||||
| -- | 0,5-1,5MM² | 2 | 61 13 8 727 252 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 06 | 4 POL. | 1 | 61 13 2 359 994 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 08 | только в комбинации с | 1 | 61 13 9 224 368 | |||||
| -- | 1,0-2,5 MM² AG | 2 | 61 13 0 056 944 | |||||
| -- | 0,5-0,75 QMM AG | 2 | 61 13 0 070 562 | |||||
| -- | 0,2-0,35 QMM AG | 14 | 61 13 0 070 578 | |||||
| -- | 1,5-2,5MM² | 12 | 61 13 8 727 250 | |||||
| -- | 0,17-0,5MM² | 14 | 61 13 8 727 251 | |||||
| -- | 0,5-1,5MM² | 2 | 61 13 8 727 252 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 09 | только в комбинации с | 8-POLIG | 1 | 12 52 7 520 151 | ||||
| -- | 1,5-2,5MM² AG | 3 | 61 13 2 471 790 | |||||
| -- | 1,5-2,5MM² | 3 | 61 13 8 727 250 | |||||
| -- | 0,17-0,5MM² | 4 | 61 13 8 727 251 | |||||
| -- | 1 | 12 52 1 436 210 | ||||||
| -- | 0,22-0,35MM² AG | 3 | 12 52 2 462 172 | |||||
| -- | 0,35-0,50MM² AG | 1 | 12 52 2 471 245 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 14 | только в комбинации с | 54 POL. | 1 | 61 13 9 387 655 | ||||
| -- | 4,0-6,0 MM² AG | 2 | 61 13 0 085 047 | |||||
| -- | 1 | 61 13 8 373 261 | ||||||
| -- | 3,5-6,0MM² | 2 | 61 13 8 727 249 | |||||
| -- | 0,17-0,5MM² | 5 | 61 13 8 727 251 | |||||
| -- | 0,5-1,5MM² | 1 | 61 13 8 727 252 | |||||
| -- | 0,25-0,35MM² AG | 5 | 12 52 0 056 955 | |||||
| -- | 0,5-0,75MM² AG | 1 | 12 52 0 056 957 | |||||
| -- | 1 | 12 52 7 593 448 |
| № | Наименование | Дополнение | Кол-во | Номер | Начало | Окончание | КПП | Руль |
| 16 | только в комбинации с | 15POL. | 1 | 12 52 7 590 358 | ||||
| -- | MQS Ø=3,6 | 4 | 61 13 8 366 249 | |||||
| -- | 1,5-2,5MM² | 2 | 61 13 8 727 250 | |||||
| -- | 0,17-0,5MM² | 4 | 61 13 8 727 251 | |||||
| -- | 0,5-1,5MM² | 5 | 61 13 8 727 252 | |||||
| -- | 0,5-0,75MM² AG | 4 | 12 52 0 056 374 | |||||
| -- | 0,25-0,35MM² AG | 4 | 12 52 0 056 954 | |||||
| -- | 1,5-2,5MM² AG | 2 | 12 52 0 070 573 | |||||
| -- | 0,75-1,0MM² AG | 1 | 12 52 0 085 056 |
