BMW. F39. Детали узла

Каталог BMW→F39→Исполнение→Группы→Группа 61
F39
Модель: X2 20i
Тип: YH14
Регион:Китай
Кузов: SAC

Группа 61. Общее э/оборудование автомобиля

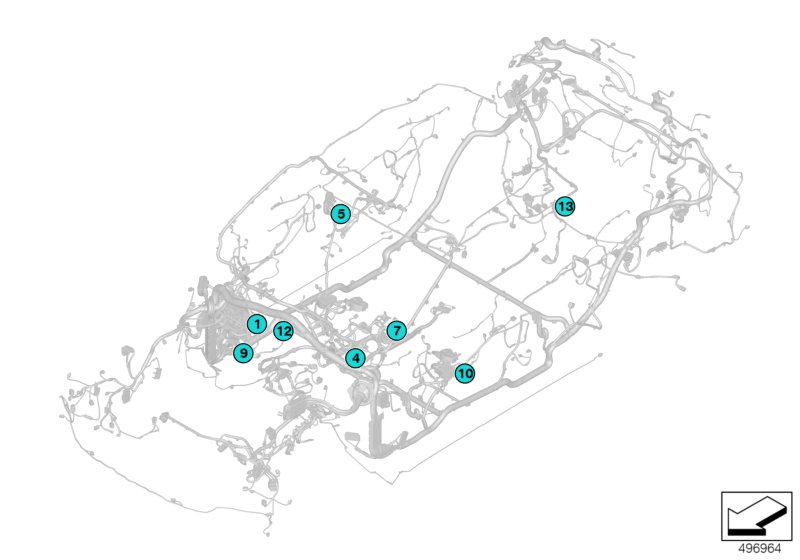

Узел 61.6175. Штекерное соединение A80*1B->A98*1B

Узел 61_6175
Внимание:
Детали, указанные в "использовать
только в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны при
необходимости.
Все указанные ниже корпуса вилок/гнезд
разъемов приводятся в качестве примера
обзора установки с условными
обозначениями. Точное место установки
для соответствующего автомобиля
необходимо уточнять в системе "AIR".
A83*2B-коммутац.центр в рулевой колонке
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
04
только в комбинации с
12 POL.161 13 6 954 518
--0,5-0,75 MM² AG261 13 0 056 960
--0,5-1,5MM²261 13 8 727 252
A83*1B-коммутац.центр в рулевой колонке
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
04
только в комбинации с
12 POL./Z-CODE161 13 8 364 652
--0,5-0,75 MM² AG261 13 0 056 960
--0,5-1,5MM²261 13 8 727 252
A88*1B - контроллер
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
074 POL.161 13 2 359 994
--0,13-0,17MM² SN261 13 0 070 645
A91*1B - сист.динамич.контроля устойчив.
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
09
только в комбинации с
46-POL.161 13 9 249 062
--1,5-2,5 MM² AG461 13 0 085 043
--0,17-0,5MM²1861 13 8 727 251
--0,5-1,5MM²961 13 8 727 252
--2,5-4,0MM² SN261 13 9 215 117
--4,0- 6,0 MM² SN261 13 9 215 118
--6,0MM²261 13 9 215 132
--1,5-2,5 MM² AG461 13 9 232 679
--0,5-0,75MM² AG912 52 0 056 374
--0,25-0,35MM² AG1812 52 0 056 954
--1,5-2,5 MM²412 52 1 732 591
A98*1B - ЭБУ топливного насоса
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
13
только в комбинации с
10 POL. KOD. C161 13 9 277 742
--0,17-0,5MM²361 13 8 727 251
--0,5-1,5MM²161 13 8 727 252
--0,2-0,35 MM² AG312 52 2 466 584
--0,5-0,75 MM² AG112 52 2 466 585
