BMW. F39. Детали узла

Каталог BMW→F39→Исполнение→Группы→Группа 61
F39
Модель: X2 20i
Тип: YH14
Регион:Китай
Кузов: SAC

Группа 61. Общее э/оборудование автомобиля

Узел 61.6359. Штекерное соединение S33*1B-->S71*1B

Узел 61_6359
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера

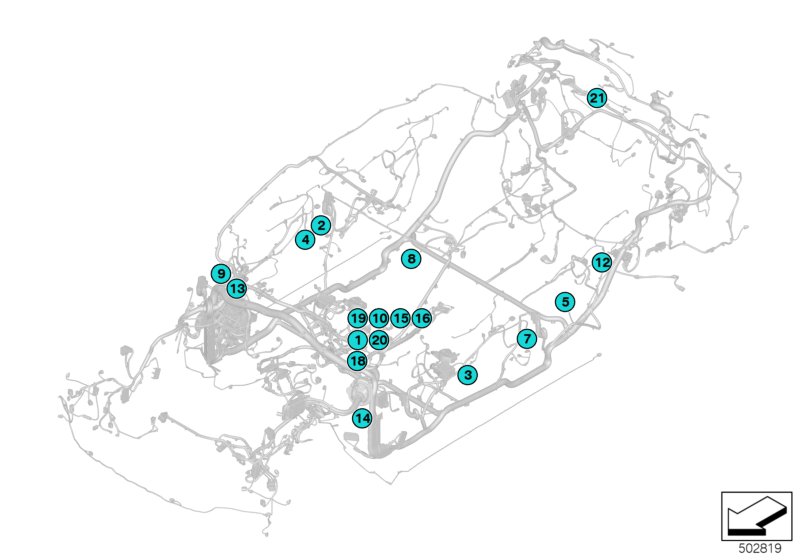

обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
S34*1B - замок двери переднего пассажира
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02
только в комбинации с
8-POLIG112 52 7 615 376
--MQS Ø=3,6361 13 8 366 249
--0,17-0,5MM²561 13 8 727 251
--0,25-0,35MM² AG512 52 0 056 954
S35*1B - блок перекл.в двери водителя
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
только в комбинации с
12 POL./Z-CODE161 13 8 364 652
--0,2-0,35 MM² AG1161 13 0 056 962
--0,17-0,5MM²1161 13 8 727 251
S36*1B - выключ.стеклоподъемн.пер.пас.
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
044 POL.161 13 2 359 994
S38*1B - выключ.стеклопод.,ст.вод.сзади
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
054 POL.161 13 2 359 994
S40*1B - замок двери водителя
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
07
только в комбинации с
8-POLIG112 52 7 615 376
--MQS Ø=3,6361 13 8 366 249
--0,17-0,5MM²561 13 8 727 251
--0,25-0,35MM² AG512 52 0 056 954
S43*1B - переключатель, космет.зерк.Пд Л
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
082 POL.161 13 2 360 043
S44*1B - выключ.деактивиз.НПБ пер.пас.
*****
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
096 POL.161 13 2 359 992
S45*1B - переключатель передач
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
1010-POL.161 13 9 132 577
--0,5-0,75 MM² AG361 13 0 056 960
--0,13-0,17MM² SN261 13 0 070 645
--0,17-0,5MM²261 13 8 727 251
--0,5-1,5MM²361 13 8 727 252
S49*1B - дверной замок, сторона водит.Зд
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
12
только в комбинации с
8-POLIG112 52 7 615 376
--MQS Ø=3,6361 13 8 366 249
--0,17-0,5MM²561 13 8 727 251
--0,25-0,35MM² AG512 52 0 056 954
S50*1B - модуль сцепления
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
144 POL.161 13 2 359 994
S63*1B - кнопка СТАРТ-СТОП
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
1810 POL.161 13 6 909 008
--0,13-0,17MM² SN761 13 0 070 645
--0,17-0,5MM²761 13 8 727 251
S69*1B - панель управл.в центр.консоли
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
1910 POL.161 13 6 909 008
--0,2-0,35 MM² AG661 13 0 056 962
S70*1B - рычаг селектора
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
20
только в комбинации с
14 POL.161 13 6 931 962
--0,5-0,75 MM² AG1261 13 0 056 960
--0,2-0,35 MM² AG161 13 0 056 962
--0,17-0,5MM²161 13 8 727 251
--0,5-1,5MM²1261 13 8 727 252
