BMW. F39. Детали узла

Каталог BMW→F39→Исполнение→Группы→Группа 61
F39
Модель: X2 20i
Тип: YH14
Регион:Китай
Кузов: SAC

Группа 61. Общее э/оборудование автомобиля

Узел 61.6369. Штекерное соединение X29*1B->X439*2B

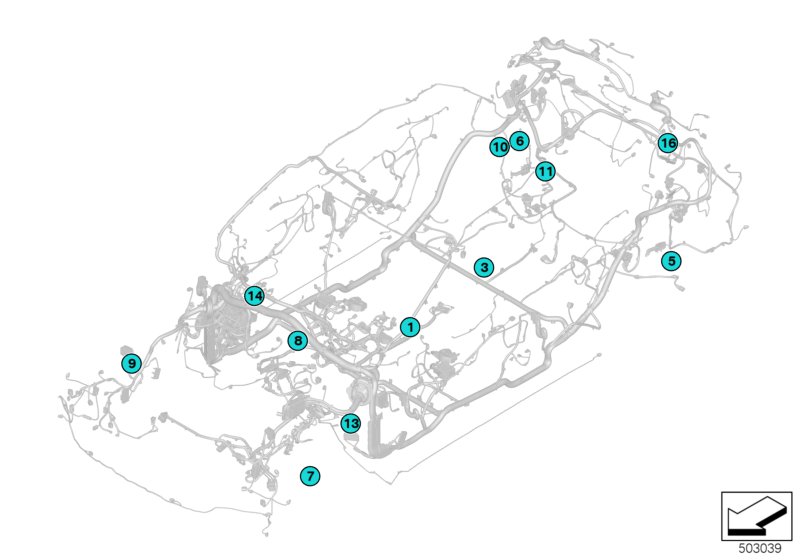

Узел 61_6369
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
X29*2S - базовая плата
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
только в комбинации с
161 13 6 913 645
--161 13 6 931 431
X29*1S - базовая плата
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
только в комбинации с
18 POL. SCHWARZ161 13 8 364 645
--0,5-0,75 QMM AG461 13 0 070 562
--0,2-0,35 QMM AG461 13 0 070 578
--0,17-0,5MM²461 13 8 727 251
--0,5-1,5MM²461 13 8 727 252
X32*1B - датчик частоты вращения Зд Л
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
052 POL.161 13 2 359 999
X33*1B - датчик частоты вращения Пд Л
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
072 POL.161 13 2 359 999
X336*1B - отопитель/кондиционер
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
только в комбинации с
1 POL. SCHWARZ161 13 6 900 545
--6-10MM²112 52 1 436 648
X34*1B - датчик частоты вращения Пд П
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
092 POL.161 13 2 359 999
X35*1B - датчик частоты вращения Зд П
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
102 POL.161 13 2 359 999
X434*1B - кокпит, жгут проводов
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
1412 POL.161 13 9 130 246
--0,5-0,75 MM² AG661 13 0 056 960
--0,2-0,35 MM² AG561 13 0 056 962
--0,17-0,5MM²561 13 8 727 251
--0,5-1,5MM²661 13 8 727 252
X439*1S - обогрев заднего стекла справа
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
16
только в комбинации с
1 POL.161 13 1 378 465
--1,0-2,5MM² AG161 13 0 070 577
--1,5-2,5MM²161 13 8 727 250
X439*2S - подогрев заднего стекла слева
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
16
только в комбинации с
1 POL.161 13 1 378 465
--1,0-2,5MM² AG161 13 0 070 577
--1,5-2,5MM²161 13 8 727 250
