BMW. F39. Детали узла

Каталог BMW→F39→Исполнение→Группы→Группа 61
F39
Модель: X2 20i
Тип: YH14
Регион:Китай
Кузов: SAC

Группа 61. Общее э/оборудование автомобиля

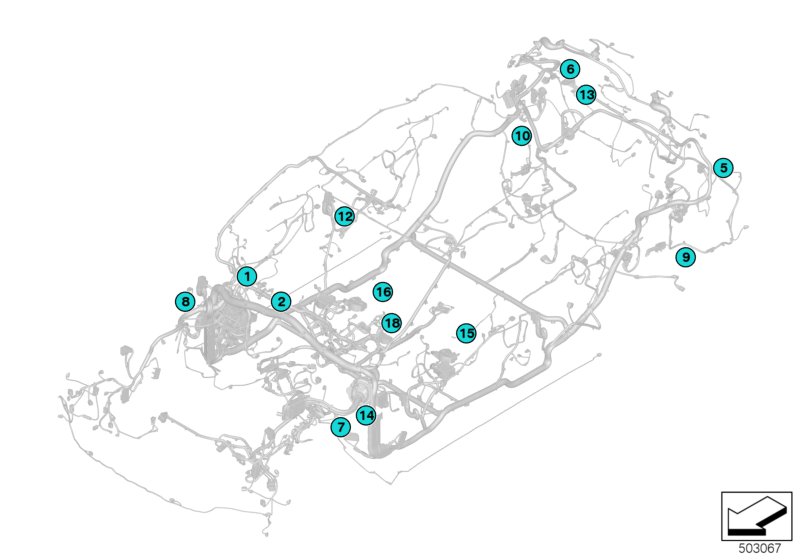

Узел 61.6370. Штекерное соединение X5*1B->X7*3B

Узел 61_6370
Внимание:
Детали, указанные в "использовать только
в сочетании с", не требуют
обязательного заказа, они служат для
информации и могут быть заказаны
при необходимости.
Все указанные ниже корпуса вилок/
гнезд разъемов приводятся в качестве
примера
обзора установки с условными
обозначениями. Точное место
установки для соответствующего
транспортного средства необходимо
уточнять
в системе "AIR".
X5*1S - соединительный разъем двери
переднего пассажира
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
только в комбинации с
39-POLIG161 13 9 221 022
--1,0-2,5 MM² AG261 13 0 056 944
--0,5-0,75 QMM AG561 13 0 070 562
--0,2-0,35 QMM AG2461 13 0 070 578
--1,5-2,5MM²261 13 8 727 250
--0,17-0,5MM²2461 13 8 727 251
--0,5-1,5MM²561 13 8 727 252
X511*2B - датчик авт.привода кр.багажн.Л
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
054 POL.161 13 2 359 994
X511*1B - датчик авт.привода кр.багажн.Л
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
054 POL.161 13 2 359 994
X512*1B - датчик HKL справа
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
064 POL.161 13 2 359 994
X512*2B - датчик авт.привода кр.багажн.П
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
064 POL.161 13 2 359 994
X517*1S - VDC спереди слева
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
07
только в комбинации с
2POL.MLK1.2 KOD112 52 7 547 844
--0,5-0,75MM² AG261 13 0 056 959
--0,5-1,5MM²261 13 8 727 252
X518*1S - VDC спереди справа
*****
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
08
только в комбинации с
2POL.MLK1.2 KOD112 52 7 547 844
--0,5-0,75MM² AG261 13 0 056 959
--0,5-1,5MM²261 13 8 727 252
X523*1B - освещение салона
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
123 POL.161 13 8 377 072
--0,2-0,35 MM² AG361 13 0 056 962
--0,17-0,5MM²361 13 8 727 251
X6*1B - диагностический разъем
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
14
только в комбинации с
16 POL. OBD161 13 9 335 261
--0,5-1,0 MM² AU461 13 0 056 950
--0,22-0,35MM² AU761 13 0 056 951
--0,17-0,5MM²761 13 8 727 251
--0,5-1,5MM²461 13 8 727 252
