BMW. G30. Детали узла

Каталог BMW→G30→Исполнение→Группы→Группа 61
G30
Модель: 530i
Тип: JR37
Регион:Индонезия
Кузов: седан

Группа 61. Общее э/оборудование автомобиля

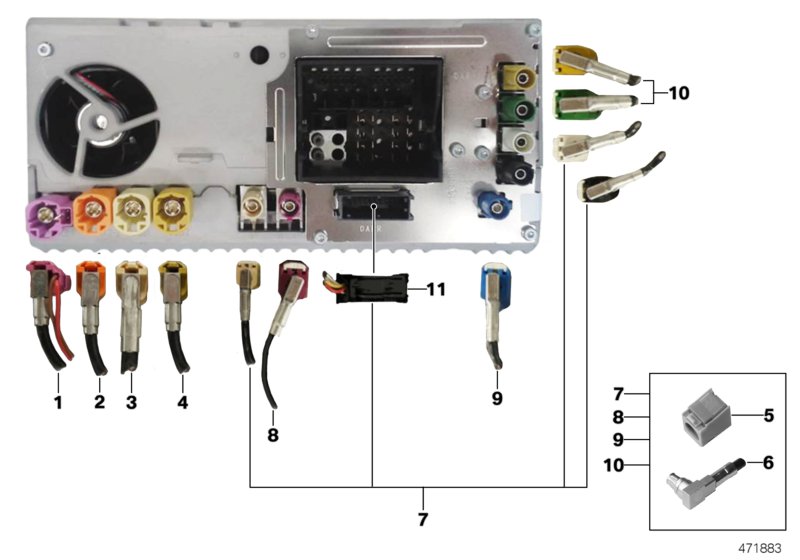

Узел 61.5173. Рем.ассорт.жгутов провод.Head Unit High

Узел 61_5173
Уточните установленные опции(необязательно)
Функция телевидения (S601A)
Система навигации Professional (S609A)
Комф. телеф. связь с пом. смартфона (S6NSA)
Телефония с беспроводной зарядкой (S6NWA)
Экспортное исполнение для Японии (L807A)
Экспортное исполнение для Кореи (L802A)
Принимающий модуль DAB (S654A)
Teleservices (S6AEA)
Fond Entertainment Experience (S6FRA)
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
Содержит следующие соединения:
От A4225B головного устройства к A121B
центральному информационному дисплею
L= 1335 MM161 11 6 832 083
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опции S609A нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
Содержит следующие соединения:
От A4225B головного устройства к A121B
центральному информационному дисплею
L= 1335 MM161 11 6 832 083
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
Содержит следующие соединения:
От A4225B головного устройства к A121B
центральному информационному дисплею
L= 1335 MM161 11 6 832 083
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
02
Содержит следующие соединения:
От A42*26B головного устройства к A71
2B контрольному прибору KOMBI
L= 1760MM161 11 6 832 126
03
Содержит следующие соединения:
От A42*21B головного устройства к X3*1B
разъему AUX In
L= 975MM161 11 9 863 638
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*28B головного устройства к A135
1B концентратору USB
L= 1095MM161 11 6 832 158
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
и
Телефония с беспроводной зарядкой (опции S6NWA нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*28B головного устройства к A135
1B концентратору USB
L= 1095MM161 11 6 832 158
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опции S6NSA нет)
и
Телефония с беспроводной зарядкой (опция S6NWA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*28B головного устройства к A135
1B концентратору USB
L= 1095MM161 11 6 832 158
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*21B головного устройства к X3*1B
разъему AUX In
975 MM161 11 6 816 441
Для автомобилей с
Функция телевидения (опция S601A есть)
и
Система навигации Professional (опции S609A нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*21B головного устройства к X3*1B
разъему AUX In
975 MM161 11 6 816 441
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опция S609A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
03
Содержит следующие соединения:
От A42*21B головного устройства к X3*1B
разъему AUX In
975 MM161 11 6 816 441
Для автомобилей с
Экспортное исполнение для Японии (опция L807A есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
От A42*29B головного устройства к A60
2B EC-
зеркалу
L= 4635 MM161 11 9 374 878
Для автомобилей с
Комф. телеф. связь с пом. смартфона (опция S6NSA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
04
Содержит следующие соединения:
От A42*22B головного устройства к X29*3B
штекерному соединению базовой платы
блока-держателя телефона
L= 1595MM161 11 6 816 408
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
05X61 13 6 925 156
06RTK031X61 13 6 918 294
07
Содержит следующие соединения:
От A42*16B головного устройства к A122
8B разнесенной антенне
A42*18B головное устройство к X653
антенне Bluetooth
A42*6B головное устройство к A122*2B
разнесенной антенне
A42*3B головное устройство к A258*10B
Body Domain Controller
161 11 6 816 444
08
Содержит следующие соединения:
От A42*17B головного устройства к X718
WLAN-антенне
L=1755MM161 11 6 816 435
09
Содержит следующие соединения:
От A42*9B головного устройства к E26*4B
основанию антенны
L= 5210MM161 11 9 374 858
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 921
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опция S654A есть)
и
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 856
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опция S654A есть)
и
Teleservices (опции S6AEA нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 856
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опции S654A нет)
и
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 856
Для автомобилей с
Экспортное исполнение для Кореи (опция L802A есть)
и
Принимающий модуль DAB (опции S654A нет)
и
Teleservices (опции S6AEA нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 856
Для автомобилей с
Экспортное исполнение для Кореи (опции L802A нет)
и
Принимающий модуль DAB (опция S654A есть)
и
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
10
Содержит следующие соединения:
От A42*7B головного устройства к A122*3B
разнесенной антенне и
от A42*8B головного устройства к E26*3B
основанию антенны
161 11 9 374 856
Для автомобилей с
Fond Entertainment Experience (опция S6FRA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
11
Содержит следующие соединения:
От A42*3B головного устройства к A38*1B
Rear Seat Entertainment
161 11 6 816 452
Для автомобилей с
Teleservices (опция S6AEA есть)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
11
Содержит следующие соединения:
От A42*3B головного устройства к A331
1B усовершенствованному
телекоммуникационному модулю
161 11 6 816 405
Для автомобилей с
Функция телевидения (опции S601A нет)
и
Система навигации Professional (опции S609A нет)
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
11
Содержит следующие соединения:
От A42*3B головного устройства к X20*1B
штекерному соединению. Кокпит
161 11 9 863 69107.2018
