BMW. K25. Детали узла

Каталог BMW→K25→Исполнение→Группы→Группа 77

K25

Модель: R 1200 GS 04 (0307,0317)

Тип: 0307

Регион:Европа

Кузов: без

Группа 77.

Узел 77.0017. К-т регулируемого кронштейна верх.конт.

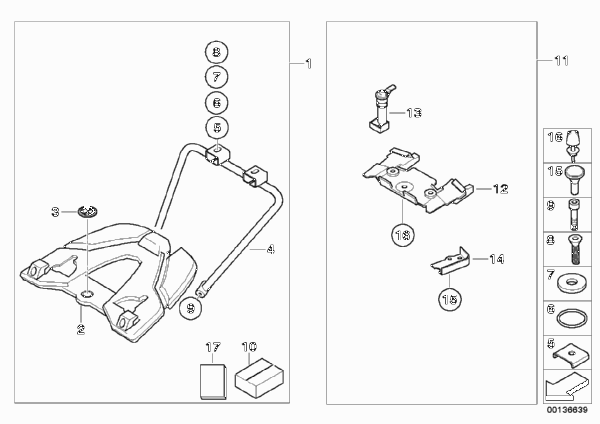

Узел 77_0017

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Комплект креплений для верхн.контейнера только в комбинации с		1	71 60 7 707 239
--	Винт Torx подходит только при	M6X26	2	51 24 7 217 793
--	Верхний контейнер без цилиндра замка		X	71 60 7 707 231
02	Переходная пластина		1	71 60 7 707 240
03	Эмблема	D=27MM	1	51 14 2 328 447
04	Опора		1	71 60 7 687 937
05	Резьбовой диск	M6	2	46 54 7 688 291
06	Кольцо круглого сечения	5X1,8	2	07 11 9 906 351
07	Распорная шайба		2	46 54 7 688 325
08	винт с потайной головкой	M6X20-8.8	2	07 11 9 903 594
09	Винт ISA	M6X25-8.8-ZNS3	2	71 60 7 689 889
10	Планка упора для ног, переходн.пластина		1	71 60 7 693 618

для установки контейнера для багажа

вместо сиденья пассажира

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Комплект элементов крепления только в комбинации с		1	46 54 7 688 336
--	Переходная пластина		1	71 60 7 707 240
--	Рук-во по уст.пер.пласт.верхн.контейнера		1	01 29 7 695 773

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
12	Столешница		1	71 60 7 678 748
13	Стопорный палец Л		1	71 60 7 678 749
13	Стопорный палец П		1	71 60 7 678 750
14	Элемент стопорный Л		1	71 60 7 678 751
14	Элемент стопорный П		1	71 60 7 678 752
15	Резиновая опора	D=18MM	2	52 53 1 230 319
16	Буфер	H=10	1	52 53 7 664 664
17	Рук-во по уст.пер.пласт.верхн.контейнера		1	01 29 7 695 773
