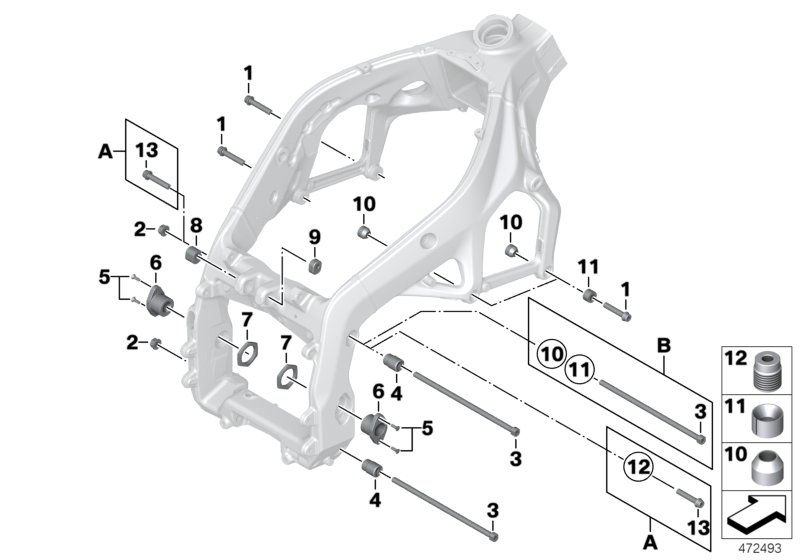

BMW. K46. Детали узла

Модель: S 1000 RR 10 (0507,0517)

Тип: 0507

Регион:Европа

Кузов: без

Группа 46.

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Винт с трапециевидной резьбой	M10X50-10.9	4	46 71 7 726 489
02	Гайка шестигранная	AM10-10-ZNS3	2	07 12 9 904 865

Учитывать резьб.соед.двигатель/рама

*****

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Ось крепления двигателя	M10X247	2	46 71 7 718 478
04	Резьбовая втулка крепления двигателя спта	M24	2	46 71 7 706 078

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	винт с потайной головкой	M5X16	4	46 51 7 706 080
06	Втулка точки качания рычага Л		1	46 51 7 707 483
06	Втулка точки качания рычага П		1	46 51 7 707 484
07	Гайка	M36X0.75	2	46 51 7 707 485
08	Эксцентриковое крепление Л	2.5MM	1	46 51 7 718 523
09	Эксцентриковое крепление П	2.5MM	1	46 51 7 718 524

спта

Предупреждение!

Подходит только при состоянии "B"

Рекомендации по ремонту

Двигатель без резьбового отверстия/рама

без резьбового отверстия

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
10	Конусный элемент		2	46 71 7 724 824

спта

Предупреждение!

Рекомендации по ремонту

Подходит только при состоянии "B"

Двигатель без резьбового отверстия/рама

без резьбового отверстия

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Разжимная втулка		2	46 71 7 718 476

Предупреждение!

Рекомендации по ремонту

Подходит только при состоянии "A"

Двигатель с резьбовым отверстием/рама с

резьбовым отверстием

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
12	Резьбовая втулка крепления двигателя		2	46 71 8 549 244
13	Винт с трапециевидной резьбой	M10X50-10.9	4	46 71 7 726 489
