BMW. K46. Детали узла

Каталог BMW→K46→Исполнение→Группы→Группа 11
K46
Модель: S 1000 RR 15 (0D10,0D21)
Тип: 0D10
Регион:Европа
Кузов: без

Группа 11. Двигатель

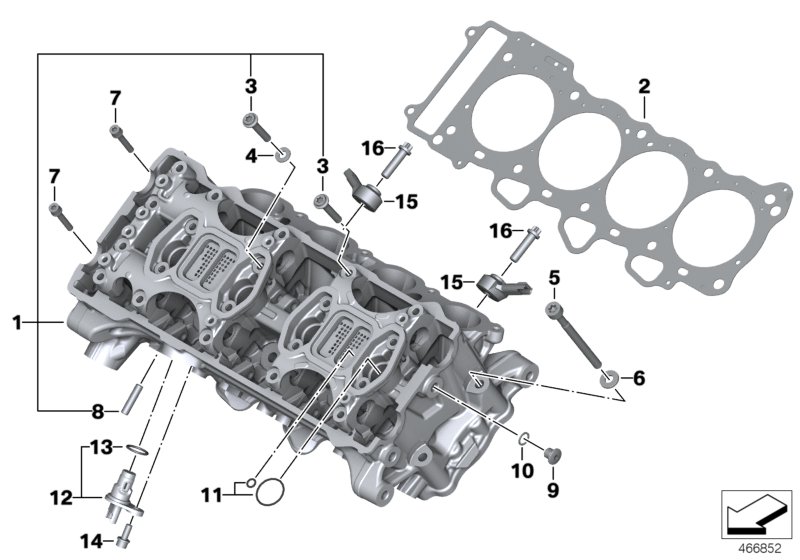

Узел 11.4481. головка блока цилиндров

Узел 11_4481
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
01
только в комбинации с
111 12 8 557 398
--1,12MM 2-LOCH111 12 8 556 426
021,02MM 1-LOCH111 12 8 556 425
021,12MM 2-LOCH111 12 8 556 426
03M7X382011 12 7 720 059
0415X7,2X2811 12 7 713 823
Внимание!
Измененный момент затяжки.
Учитывать последовательность затяжки,
предварительная затяжка 20 Нм +90 град.
+90 град. +45 град.
---------------------------
Учтите сервисную информацию 13/2016
винтовое соединение головки блока
цилиндров.
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
05M8X102.5 12.91011 12 8 354 257
№НаименованиеДополнениеКол-воНомерНачалоОкончаниеКППРуль
068,5X18,3X2,51011 12 7 713 808
07M6X35-ZNNIV SI207 12 9 905 538
08M7X30-8.8-ZNS3807 12 9 903 893
09M10X1X9-SW411 12 7 720 230
10A10X13,5-AL407 11 9 963 073
11111 12 7 726 964
12112 72 8 523 317
1317X3112 14 1 748 398
14M6X16-8.8-ZNNIV107 12 9 904 819
15211 11 7 664 361
16M8X30-8.8-ZNS3207 12 9 903 926
