BMW. K47. Детали узла

Каталог BMW→K47→Исполнение→Группы→Группа 31

K47

Модель: S 1000 R 17 (0D52, 0D62)

Тип: 0D52

Регион:Европа

Кузов: без

Группа 31. Передний мост

Узел 31.1340. Перемычка вилки

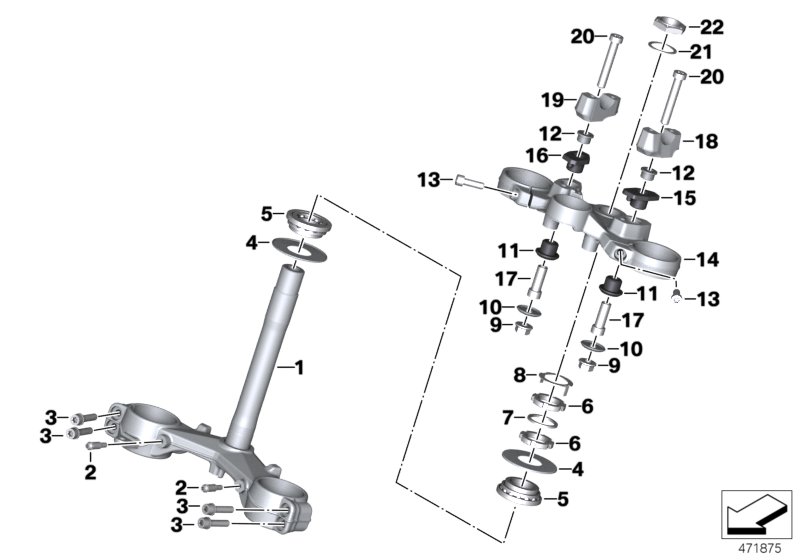

Узел 31_1340

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Перемычка вилки Нж Необх. для ремонта		1	31 42 8 543 912
--	Защитный щиток		2	31 42 7 718 391
--	Опора		2	31 42 7 718 392
02	Шпилька	M6X33	2	16 13 7 676 364
03	Винт ISA	M8X35-OU-8.8	4	07 12 9 905 555
04	Защитный щиток		2	31 42 7 718 391
05	Опора		2	31 42 7 718 392
06	Шлицевая гайка		2	31 42 7 718 388
07	Резиновая шайба		1	31 42 8 532 384
08	Шайба стопорная		1	31 42 8 532 385
09	Гайка шестигранная с фланцем	M10-10 ZNS3	2	33 30 6 760 587
10	шайба		2	31 42 7 715 487

Устанавливать только попарно

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Резиновый элемент		2	31 42 8 388 607

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
12	Втулка		2	31 42 8 558 756
13	Винт ISA	M8X25-8.8-ZNNIV	2	07 12 9 905 768
14	Перемычка вилки Вх		1	31 42 8 562 401
15	Резиновый элемент Л		1	31 42 8 562 403
16	Резиновый элемент П		1	31 42 8 562 404
17	Втулка с буртиком		2	31 42 8 558 755
18	Кронштейн Л Нж		1	31 42 8 562 405
19	Кронштейн П Нж		1	31 42 8 562 406
20	Винт Torx	M10X60-8.8	2	07 12 9 908 711
21	шайба		1	31 42 7 718 387
22	Гайка		1	31 42 8 551 835
