BMW. K49. Детали узла

Каталог BMW→K49→Исполнение→Группы→Группа 31

K49

Модель: S 1000 XR (0D03, 0D13)

Тип: 0D13

Регион:США

Кузов: без

Группа 31. Передний мост

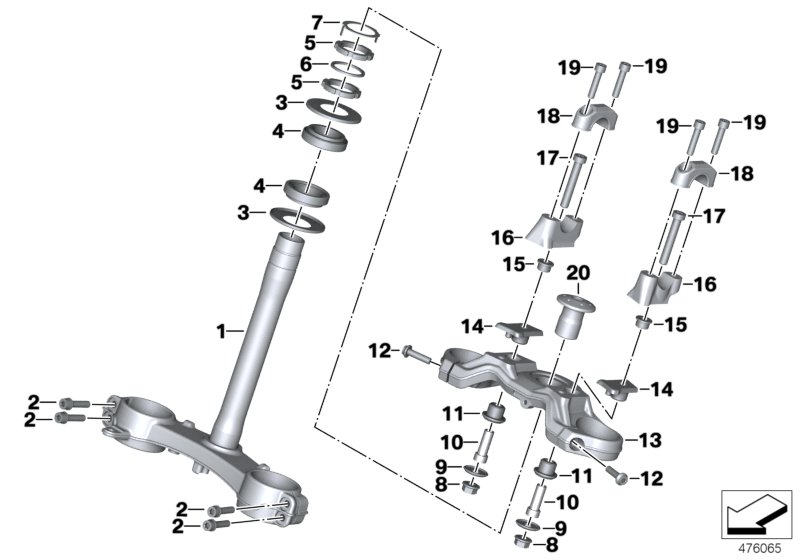

Узел 31.1190. перемычка вилки Нж / Вх

Узел 31_1190

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Перемычка вилки Нж Необх. для ремонта		1	31 42 8 552 900
--	Опора		2	31 42 8 548 780
--	Защитный щиток		2	31 42 8 549 488
02	Винт ISA	M8X35-OU-8.8	4	07 12 9 905 555
03	Защитный щиток		2	31 42 8 549 488
04	Опора		2	31 42 8 548 780
05	Шлицевая гайка		2	31 42 8 549 401
06	Резиновая шайба		1	31 42 8 548 983
07	Шайба стопорная		1	31 42 8 549 411
08	Гайка шестигранная с фланцем	M10-10 ZNS3	2	33 30 6 760 587
09	шайба		2	31 42 7 715 487
10	Втулка		2	31 42 8 558 756

Устанавливать только попарно

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
11	Резиновый элемент		2	31 42 8 388 607

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
12	Болт с цилиндрической головкой	M8X30-8.8-ZNNIV	2	07 12 9 907 381
13	Перемычка вилки Вх		1	31 42 8 554 470
14	Резиновый элемент П только в комбинации с		1	31 42 8 569 760
--	Резиновый элемент Л		1	31 42 8 569 759
14	Резиновый элемент Л только в комбинации с		1	31 42 8 569 759
--	Резиновый элемент П		1	31 42 8 569 760
15	Втулка с буртиком		2	31 42 8 558 755
16	Кронштейн Л Нж		1	31 42 8 554 471
16	Кронштейн П Нж		1	31 42 8 554 472
17	Винт Torx	M10X60-8.8	2	07 12 9 908 711
18	Зажимной кронштейн Вх		2	32 71 8 526 443
19	Винт ISA	M8X35-8.8-ZNNIV	4	07 12 9 907 373
20	винт	M28X1,5	1	31 42 8 549 243
