BMW. R50. Детали узла

Каталог BMW→R50→Исполнение→Группы→Группа 32

R50

Модель: Cooper

Тип: RC32

Регион:Европа

Кузов: 3-дверный

Группа 32. Рулевое упр. и геометрия подвески

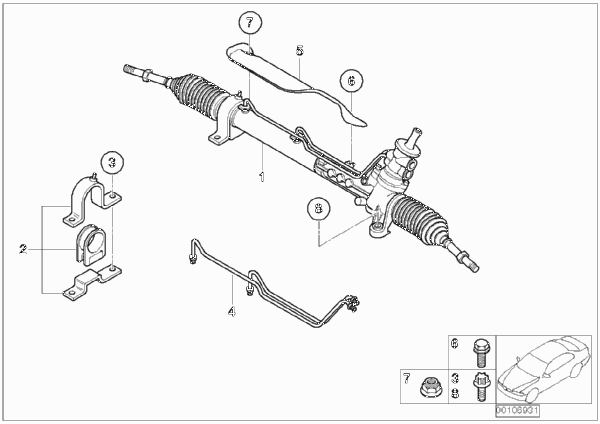

Узел 32.1283. Гидроусилитель рулевого управления

Узел 32_1283

Соблюдать Руководство по ремонту

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Оборотный рулевой механизм с гидроусил. только в комбинации с		1	32 10 6 770 661		05.2003		Л
--	Зажимное кольцо		1	32 21 6 774 890		05.2003		Л
--	Шаровой шарнир Л		1	32 13 6 761 559		05.2003		Л
--	Шаровой шарнир П		1	32 11 6 761 560		05.2003		Л
--	Гайка шестигранная	M14X1,5MM	2	32 11 6 774 889		05.2003		Л
--	Винт Torx	M10X50-10.9ZNS3	4	32 10 6 774 042		05.2003		Л
01	Оборотный рулевой механизм с гидроусил. только в комбинации с		1	32 10 6 770 664		05.2003		П
--	Зажимное кольцо		1	32 21 6 774 890		05.2003		П
--	Шаровой шарнир Л		1	32 13 6 761 559		05.2003		П
--	Шаровой шарнир П		1	32 11 6 761 560		05.2003		П
--	Гайка шестигранная	M14X1,5MM	2	32 11 6 774 889		05.2003		П
--	Винт Torx	M10X50-10.9ZNS3	1	32 10 6 774 042		05.2003		П
01	Оборотный рулевой механизм с гидроусил.		1	32 10 6 770 661	05.2003	03.2007		Л
01	Оборотный рулевой механизм с гидроусил.		1	32 10 6 777 524	03.2007			Л
01	Оборотный рулевой механизм с гидроусил.		1	32 10 6 770 664	05.2003	03.2007		П
01	Оборотный рулевой механизм с гидроусил.		1	32 10 6 777 525	03.2007			П

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
02	К-т элементов крепления рул.механизма		1	32 10 6 777 528

Соблюдать Руководство по ремонту

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Винт Torx	M10X45	2	32 10 6 755 062		05.2003
03	Винт Torx	M10X50-10.9ZNS3	2	32 10 6 774 042	05.2003

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Комплект трубопроводов		1	32 13 6 777 526				Л
04	Комплект трубопроводов		1	32 13 6 777 527				П
05	Теплоизоляционный экран рулев.механизма		1	32 13 6 756 860				Л
05	Теплоизоляционный экран рулев.механизма		1	32 13 6 756 861				П

установлен по выбору

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
06	Болт с шестигранной головкой	M6X10	1	07 11 9 903 842
06	Болт с шестигранной головкой с шайбой	M6X12-U1-8.8	1	07 11 9 904 517

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
07	Гайка шестигранная самоконтрящаяся	M6-8-ZNNIV SI	1	07 11 9 905 949

Соблюдать Руководство по ремонту

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
08	Винт Torx	M10X45	2	32 13 6 759 990		05.2003
08	Винт Torx	M10X50-10.9ZNS3	2	32 10 6 774 042	05.2003
