BMW. RR2. Детали узла

Каталог BMW→RR2→Исполнение→Группы→Группа 41

Модель: Drophead

Тип: FK81

Регион:Европа

Кузов: кабриолет

Группа 41. Кузов

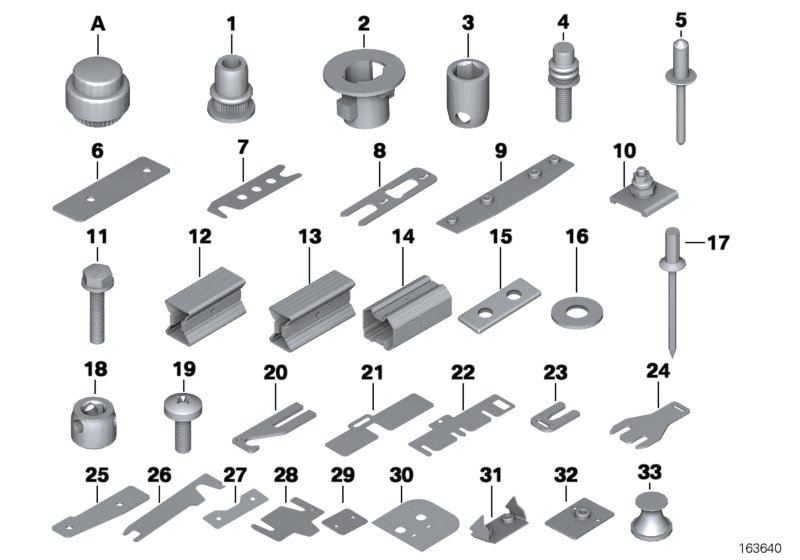

Узел 41.1503. Механ.соединительные/ремонтные элементы

Предупреждение! Гайки-заклепки

(поз. A) не заменяются. Резьбу

восстанавливать только с помощью

резьбовых вставок из проволочной

спирали.

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Замыкающая плоская головка заклепки	M6	X	07 14 6 986 939
01	Замыкающая плоская головка заклепки	M8	X	07 14 6 989 335
01	Шайба глухой заклепки с плоской головкой	M10	X	41 11 7 060 530
01	Шайба глухой заклепки с плоской головкой	M8	X	07 14 6 989 338
01	Шайба глухой заклепки с плоской головкой	M8	X	07 14 6 989 341
01	Шайба глухой заклепки с плоской головкой	M8	X	41 61 8 241 623
01	Шайба глухой заклепки с плоской головкой	M8	X	07 14 7 073 599
01	Шайба глухой заклепки с плоской головкой	M6	X	07 14 6 989 344
01	Шайба глухой заклепки с плоской головкой	M8	X	07 14 7 112 482
01	Шайба глухой заклепки с плоской головкой	M10	X	41 00 7 058 033
01	Шайба глухой заклепки с плоской головкой	M8	X	41 12 8 266 650
01	Шайба глухой заклепки с плоской головкой	M8	X	54 21 8 234 660

подходит только при толщине листа

3,0-4,5 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	07 14 6 989 330

подходит только при толщине листа

4,0-5,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M5 L=15MM	X	07 14 9 146 352

подходит только при толщине листа

1,0-3,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M8	X	41 14 8 257 673

подходит только при толщине листа

1,5-3,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	41 11 8 262 614

подходит только при толщине листа

3,0-4,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Замыкающая плоская головка заклепки	M5	X	07 14 6 989 337

касается только толщины детали

*****

От 2,0 до 2,2 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с плоской головкой	M6	X	41 35 8 241 621

подходит только при толщине листа

0,5-2,0mm

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
01	Шайба глухой заклепки с потайн. головкой	M4	X	41 35 8 268 548

подходит только при толщине листа

0,7-4,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M6	X	41 00 7 029 667

подходит только при толщине листа

1,0-6,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M8	X	41 00 7 029 668

подходит только при толщине листа

0,7-3,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
02	Гайка с пружинным зажимом	M5	X	41 00 7 029 666

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	THREADED PLUG	M6	X	07 14 7 156 479
03	Резьбовая вставка	M8	X	41 21 7 066 644
03	Резьбовая вставка	M10	X	41 11 7 064 207

подходит только при

Передняя ось

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Резьбовая вставка	M12X1.5	6	07 14 7 141 729

подходит только при

задний мост

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
03	Резьбовая вставка	M14X1.5X14	4	07 14 7 141 730

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Болт	M6	X	07 14 6 989 348
04	Болт		X	07 14 6 989 350
04	Глухая заклепка с потайной головкой		X	07 14 7 151 289
04	Шпилька	M8	X	41 11 8 243 395
04	Шпилька	M8	X	41 14 8 243 397

подходит только при толщине листа

0,5-3,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки	M5X10,5	X	07 14 7 116 813
04	Палец глухой заклепки с крупной резьбой	L=22,5MM	X	07 14 7 133 779

подходит только при толщине листа

2,0-4,5 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки	M6X10,1	X	41 34 7 015 032

подходит только при толщине листа

1,5-4,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
04	Палец глухой заклепки с крупной резьбой	L=25MM	X	07 14 9 121 638

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	3,2X8	X	07 14 6 950 151
05	Глухая заклепка	4,8X9,5	X	07 14 7 113 271

подходит только при толщине листа

3,4-5,4 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X14,9	X	41 00 7 054 489

подходит только при толщине листа

2,8-7,9 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с потайной головкой	B4,0X11,2	X	41 00 7 031 968

подходит только при толщине листа

2,8-4,8 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X14,3	X	41 00 7 054 384

подходит только при толщине листа

4,8-6,8 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	A6,5X16,3	X	41 00 7 031 969

подходит только при толщине листа

6,8-8,8 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с плоской головкой	6,5X18,3	X	41 00 7 054 490

подходит только при толщине листа

2,0-4,0 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка с потайной головкой	3,0X8,5	X	07 14 7 128 043

подходит только при толщине листа

2,0-4,0 мм

1,0 - 6,0 mm

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
05	Глухая заклепка	4,0X10	X	52 10 7 042 164

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
07	Проставочная пластина петли капота	D=1MM	X	41 61 7 068 311
07	Проставочная пластина петли капота	D=2MM	2	41 61 7 068 312
07	Проставочная пластина петли капота	D=0.5MM	X	41 61 7 209 751
10	Вывод массы	M6	X	41 11 8 386 006
10	Вывод массы	M8	X	41 11 8 386 009
10	Вывод массы	M8	X	41 24 6 919 376
10	Вывод массы	M6	X	41 24 6 919 377
11	Болт с шестигранной головкой	M8X65	8	41 11 7 006 311
12	Ремонтный элемент переднего лонжерона		4	41 11 7 122 184
13	Ремонтный элемент облицовки зад.части Вх		2	41 11 7 122 187
14	Ремонтный элемент облицовки зад.части Нж		2	41 11 7 122 188

подходит только при толщине листа

0,5-3,5 мм

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
17	Глухая заклепка с плоской головкой	3,2X8	X	07 14 6 950 151

№	Наименование	Дополнение	Кол-во	Номер	Начало	Окончание	КПП	Руль
19	Шпилька с крупной резьбой	L=15,5MM	X	41 12 8 266 111
20	Промежуточная шайба	0,5MM	X	41 21 7 079 533
20	Промежуточная шайба	1,0MM	X	41 21 7 079 534
21	Промежуточная шайба	1,0MM	X	41 00 7 079 582
22	Промежуточная шайба	1,0MM	X	41 21 7 138 230
22	Промежуточная шайба	0,5MM	X	41 21 7 138 235
23	Промежуточная шайба	1,5MM	X	41 21 7 138 241
23	Промежуточная шайба	0,5MM	X	41 21 7 138 242
24	Проставочная пластина	0,5MM	X	41 12 7 138 215
24	Проставочная пластина	1,0MM	X	41 12 7 138 216
25	Компенсационная пластина	1 MM	X	51 23 7 179 915		11.2009
25	Компенсационная пластина	3 MM	X	51 23 7 179 916
26	Съемная подложка		2	41 00 7 177 810
27	Съемная подложка		1	51 23 7 188 388
28	Промежуточная шайба	1MM	X	41 00 7 183 070
29	Нижняя пластина петли		2	41 00 7 196 670
30	Опора багажной двери Нж		2	41 00 7 202 785
31	Шайба с внутренней резьбой	M8	2	41 00 7 079 581
32	Резьбовая пластина задней стойки	M10	2	41 00 7 158 859
33	Прессовая заклепка	5MM	X	07 12 9 902 752
33	Прессовая заклепка	3,35MM	X	07 12 9 902 768
